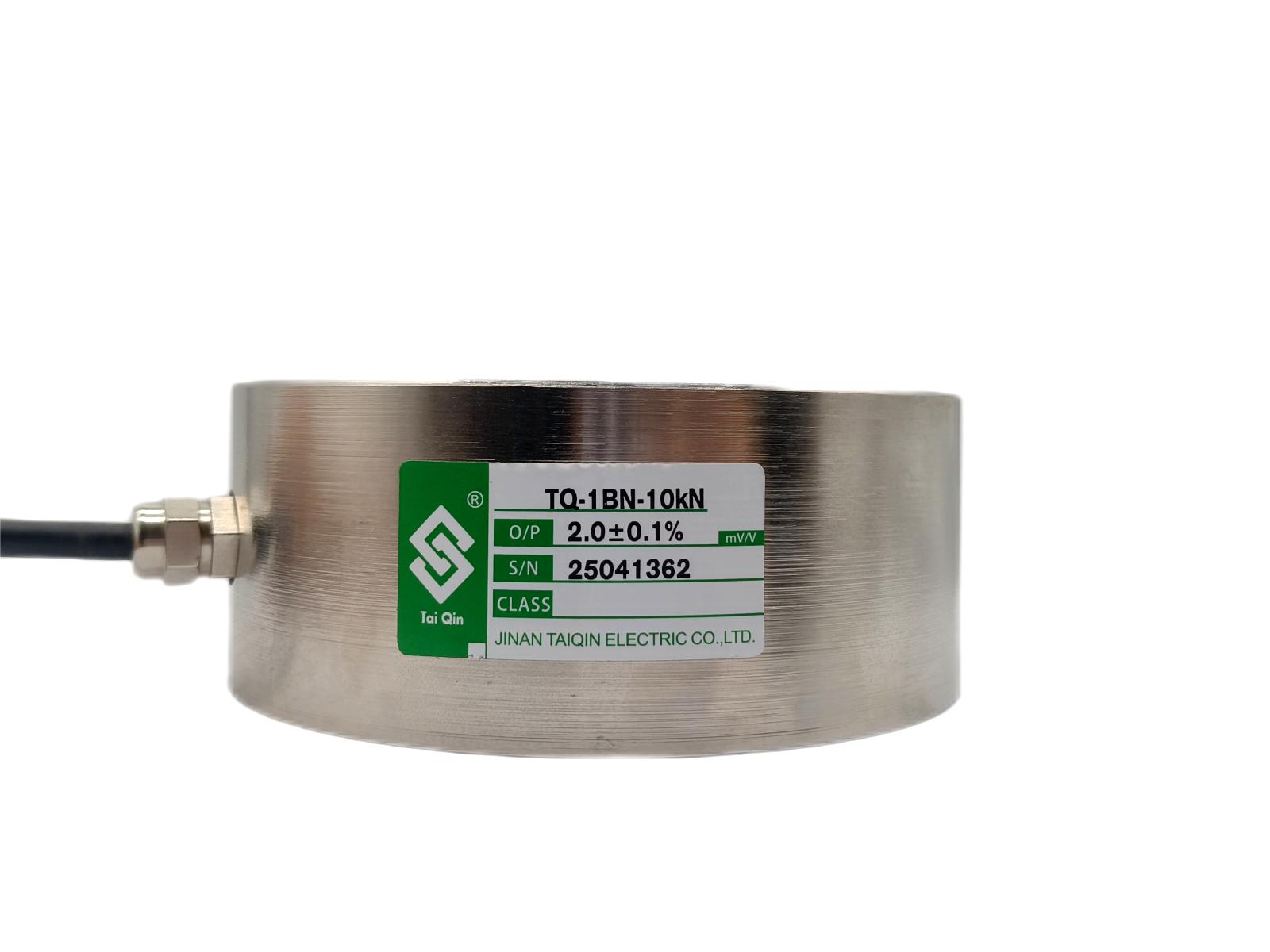

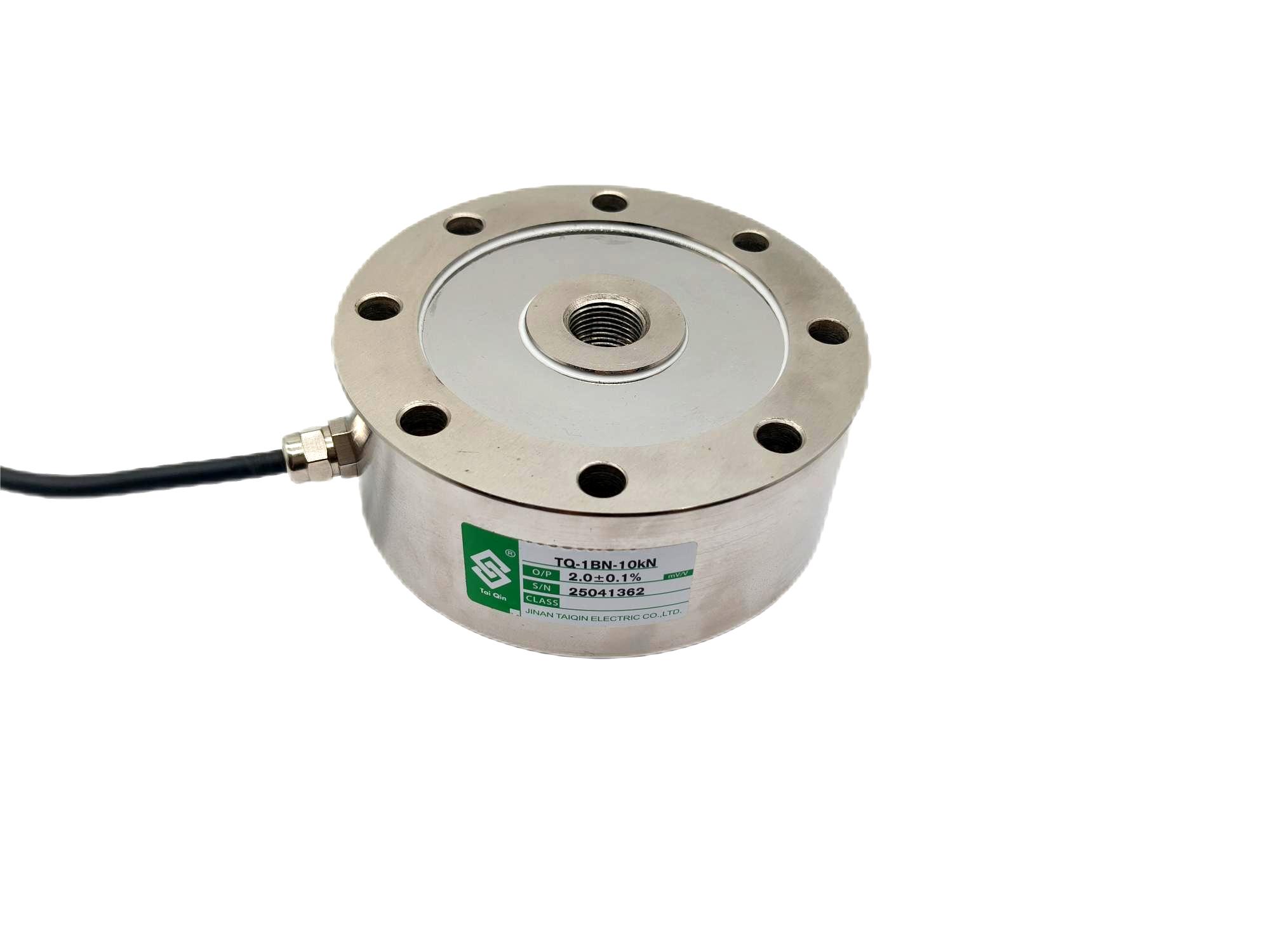

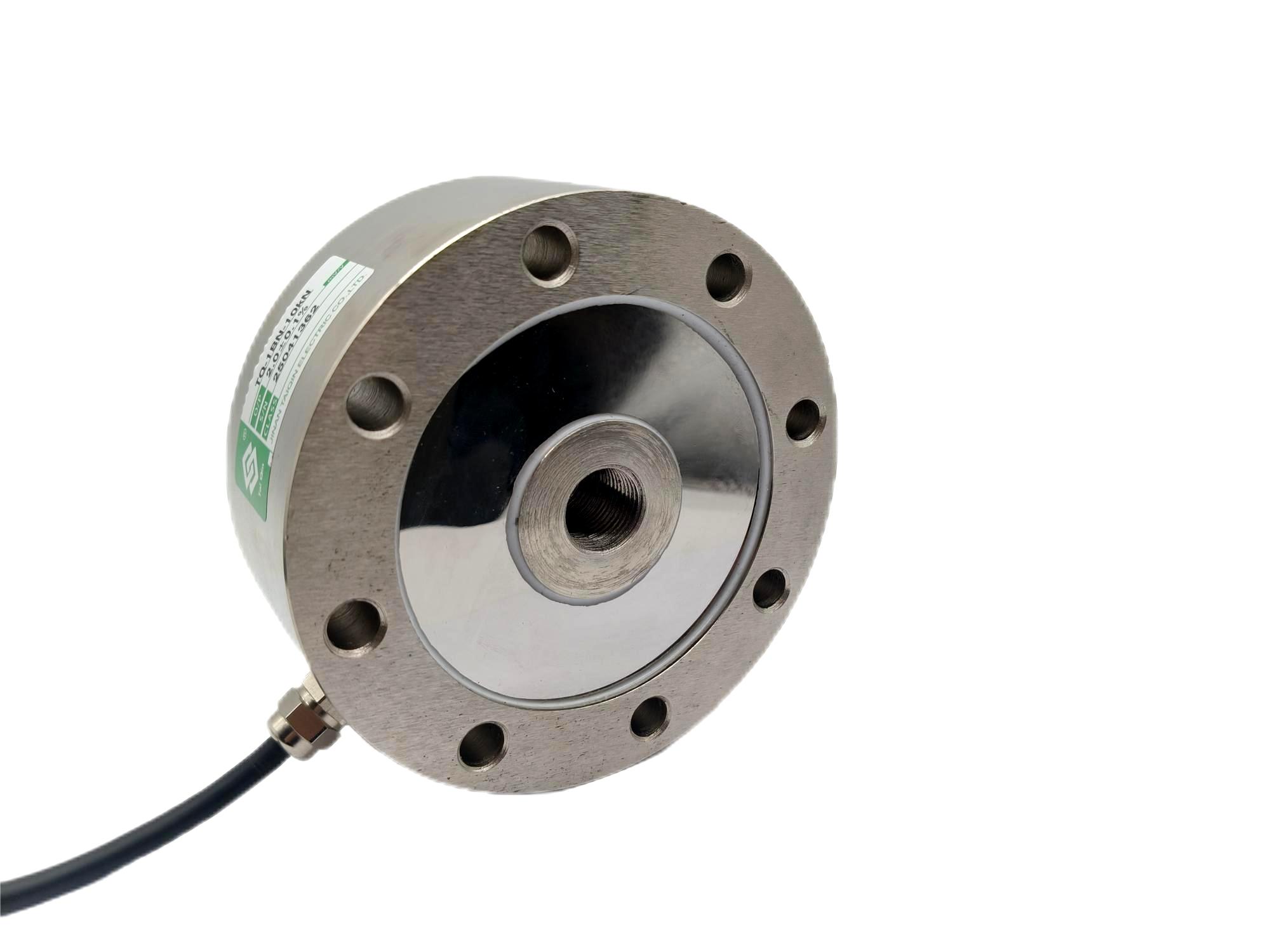

TQ-1BN內螺紋輪輻式測力傳感器采用優質合金鋼材質，表面鍍鎳防腐處理。具有高精度，高穩定性，低外形，安裝簡便、快速等特點。 產品用途：TQ-1CN內螺紋輪輻式測力傳感器適用于配料秤、工業稱重系統等。
產品特點：TQ-1BN內螺紋輪輻式測力傳感器采用優質合金鋼材質，表面鍍鎳防腐處理。具有高精度，高穩定性，低外形，安裝簡便、快速等特點。
產品用途：TQ-1BN內螺紋輪輻式測力傳感器適用于配料秤、工業稱重系統等。
量程：10kN(1t）、20kN(2t）、50kN(5t）、200kN(20t）
技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 10,20,50,200kN |
2 | 綜合精度 | ≤0.05%F.S |
3 | 額定輸出 | 2.0±0.01mV/V |
4 | 蠕變 | ±0.05%F.S/30min |
5 | 零點輸出 | ±1%F.S |
6 | 輸入阻抗 | 390±15Ω |
7 | 輸出阻抗 | 350±5Ω |
8 | 絕緣阻抗 | ≥5000MΩ |
9 | 推薦激勵電壓 | 10V(DC/AC) |
10 | 工作溫度范圍 | -20~70℃ |
11 | 安全過載 | 150％F.S |
12 | 材質 | 優質合金鋼 |
13 | 接線方式 | 紅……E+（電源正） 黑……E-（電源負） 綠……S+（信號正） 白……S-（信號負） |
型號 | 量程 | ?A | ?B | ?C | D | E | ?F | H |
TQ-1BN | 1,2,5（t） | ?118 | ?82 | ?36 | M18×1.5 | 100 | ?9 | 46 |
20t | ?182 | ?126 | ?76 | M39×2 | 154 | ?14 | 60 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
