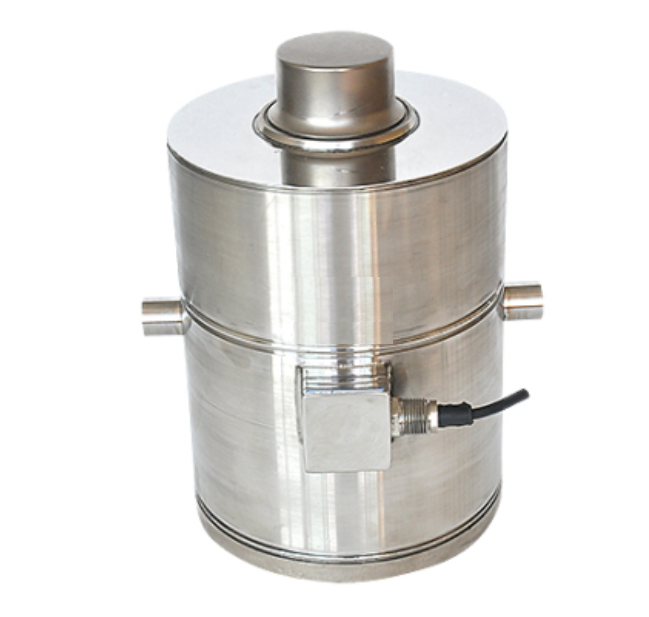

TQ-H5柱式稱重傳感器
編號：10282
查看：699
發布：2020-07-30
TQ-H5柱式稱重傳感器為全密封結構，采用氬弧焊接，防水、防塵能力達到IP68等級要求。承載方式為上球頭壓式，動態反應快，防過載能力強，安裝容易，使用方便。 TQ-H5柱式稱重傳感器適用于制造電子汽車衡、動態軌道衡、大噸位料斗秤等衡器。
編號：10282
查看：699
發布：2020-07-30
TQ-H5柱式稱重傳感器為全密封結構，采用氬弧焊接，防水、防塵能力達到IP68等級要求。承載方式為上球頭壓式，動態反應快，防過載能力強，安裝容易，使用方便。 TQ-H5柱式稱重傳感器適用于制造電子汽車衡、動態軌道衡、大噸位料斗秤等衡器。
產品特點：TQ-H5柱式稱重傳感器為全密封結構，采用氬弧焊接，防水、防塵能力達到IP68等級要求。承載方式為上球頭壓式，動態反應快，防過載能力強，安裝容易，使用方便。
產品用途：TQ-H5柱式稱重傳感器適用于制造電子汽車衡、動態軌道衡、大噸位料斗秤等衡器。
量程：10kN(1t)、20kN(2t)、30kN(3t)、50kN(5t)、100kN(10t)、300kN(30t)、600kN(60t)、1000kN(100t)、2000kN(200t)、3000kN(300t)
技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 1-300t |
2 | 靈敏度 | 2.0±0.005mV/V |
3 | 非線性（含滯后） | ±0.03%F.S |
4 | 重復性 | ±0.02%F.S |
5 | 蠕變/30min | ±0.03%F.S |
6 | 零點輸出 | ±1%F.S |
7 | 零點溫度系數 | ±0.03%F.S/10℃ |
8 | 輸出溫度系數 | ±0.03%F.S/10℃ |
9 | 輸入阻抗 | 385±10Ω |
10 | 輸出阻抗 | 350±5Ω |
11 | 絕緣阻抗 | ≥5000MΩ |
12 | 補償溫度范圍 | -10~50℃ |
13 | 適用溫度范圍 | -20~60℃ |
14 | 安全過載 | 120％F.S |
15 | 材質 | 合金鋼 |
16 | 激勵電壓 | 10V(DC) |
17 | 接線方式 | 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |

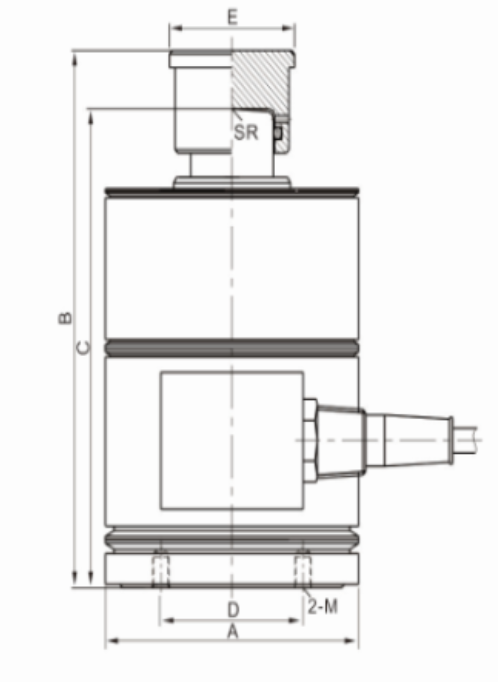

型號 | 量程(kN) | 量程 | A | B | C | E | SR | M |
TQ-H5 | 10-100 | 1-10 | 89 | 157 | 140 | 44 | 120 | M6 |
200-600 | 20-60 | 145 | 280 | 230 | 90 | 250 | M10 | |
1000 | 100 | 204 | 350 | 300 | 96 | 350 | M20 | |
2000-3000 | 200-300 | 242 | 360 | 310 | 116 | 600 | M24 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
