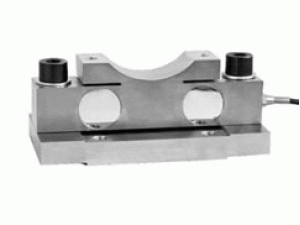

TQ-Q2橋式稱重傳感器
編號：10164
查看：
發布：2020-07-30
TQ-Q2橋式稱重傳感器采用中心連接的魚背式承載方式，具有自動復位功能，安裝方便。 TQ-Q2橋式稱重傳感器可用于鋼包秤、天車秤的力值測量與控制
編號：10164
查看：
發布：2020-07-30
TQ-Q2橋式稱重傳感器采用中心連接的魚背式承載方式，具有自動復位功能，安裝方便。 TQ-Q2橋式稱重傳感器可用于鋼包秤、天車秤的力值測量與控制
序號 | 產品技術參數 | |
1 | 額定載荷 | 5-20t |
2 | 綜合精度 | 0.03%F.S;0.05%F.S |
3 | 靈敏度 | 2.0mV/V |
4 | 蠕變 | ±0.03;0.05%F.S/30min |
5 | 零點輸出 | ±1%F.S |
6 | 零點溫度影響 | ±0.03;0.05%F.S/10℃ |
7 | 輸出溫度影響 | ±0.03;0.05%F.S/10℃ |
8 | 輸入阻抗 | 750±15Ω |
9 | 輸出阻抗 | 700±5Ω |
10 | 絕緣阻抗 | ≥5000MΩ |
11 | 工作溫度范圍 | -10~65℃ |
12 | 激勵電壓 | 10VDC |
13 | 安全過載 | 150％F.S |
14 | 材質 | 合金鋼 |
15 | 接線方式 | 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |
型號 | 量程(kN) | 量程 | A | B | C | D | E | F | G | H1 | H2 | M | R深 | φ1 |
TQ-Q2 | 50 | 5 | 240 | 145 | 120 | 115 | 50 | 90 | 120 | 27 | 100 | M12 | 60深18 | 14 |
100-200 | 10-20 | 300 | 210 | 180 | 170 | 56 | 100 | 135 | 41 | 127 | M16 | 83深20 | 18 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
